НПП ОБУХОВСКАЯ  ПРОМЫШЛЕННАЯ  КОМПАНИЯ производит нефтегазовое и нефтепромысловое оборудование, устьевую арматуру и насосное оборудование.

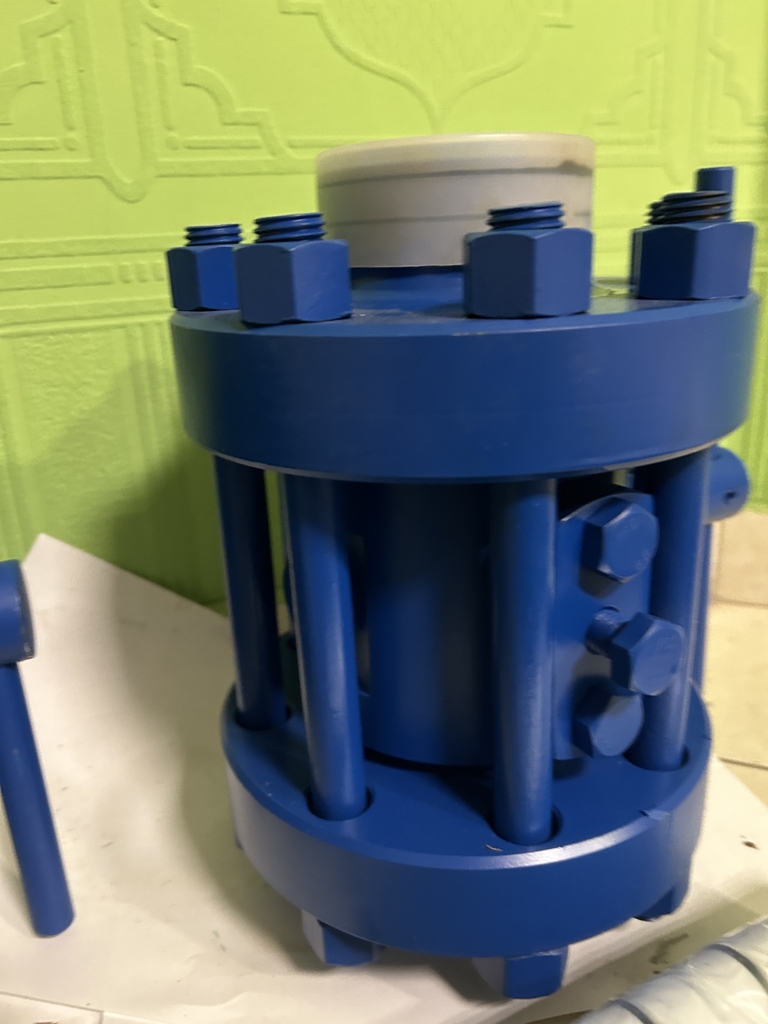

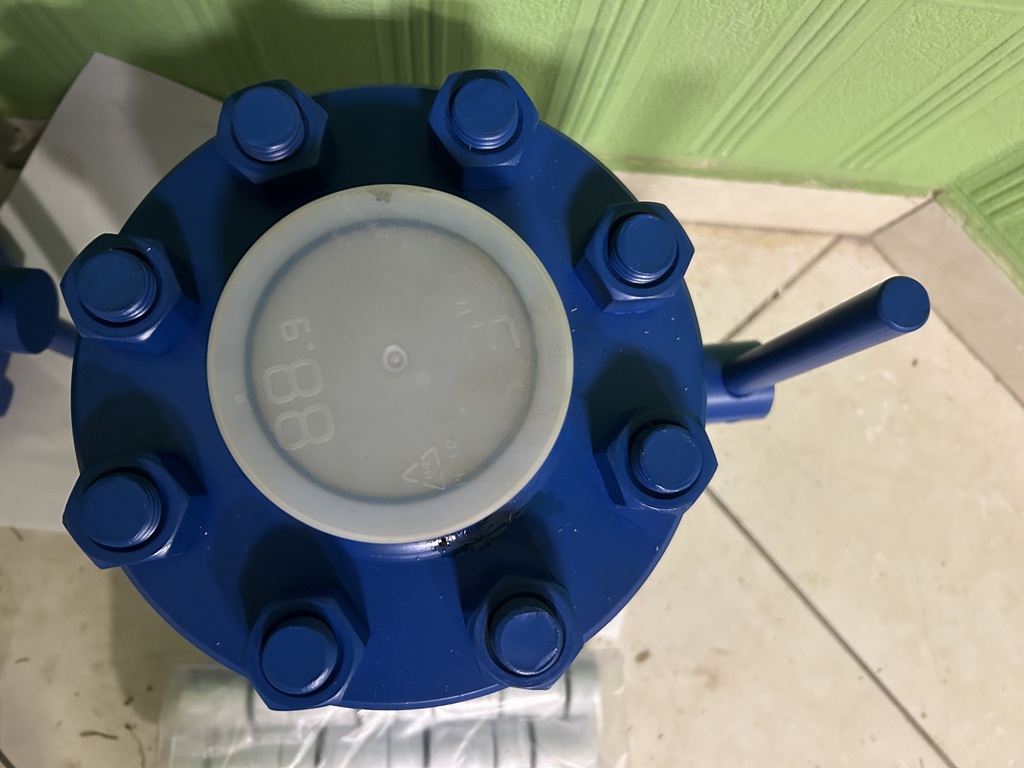

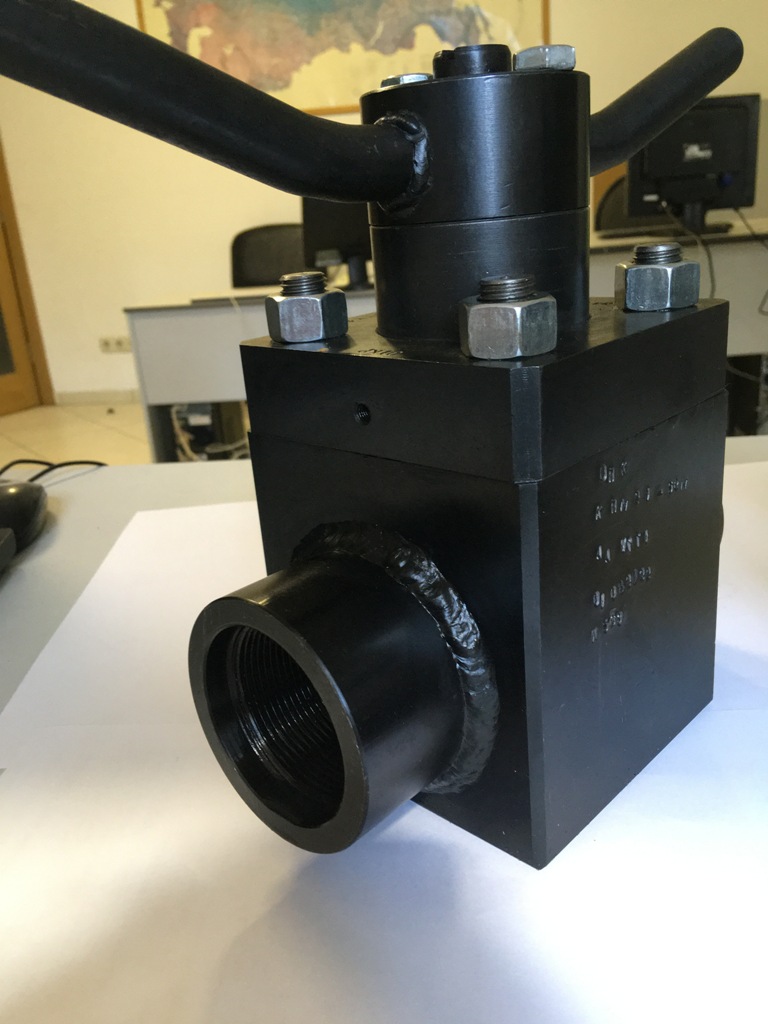

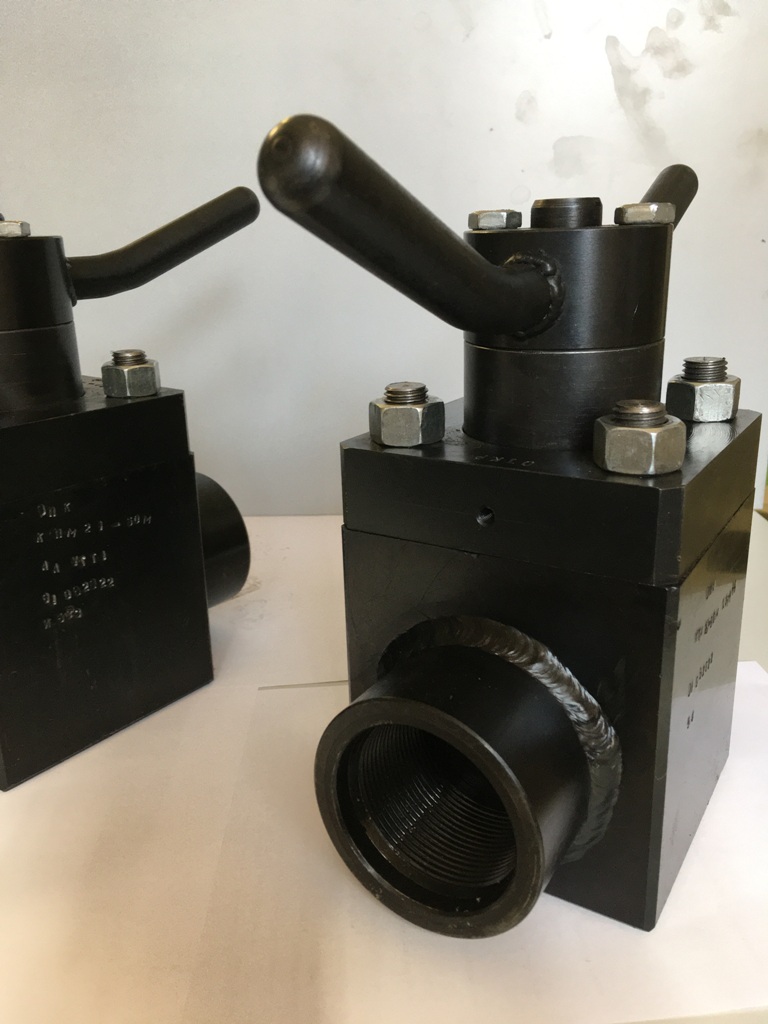

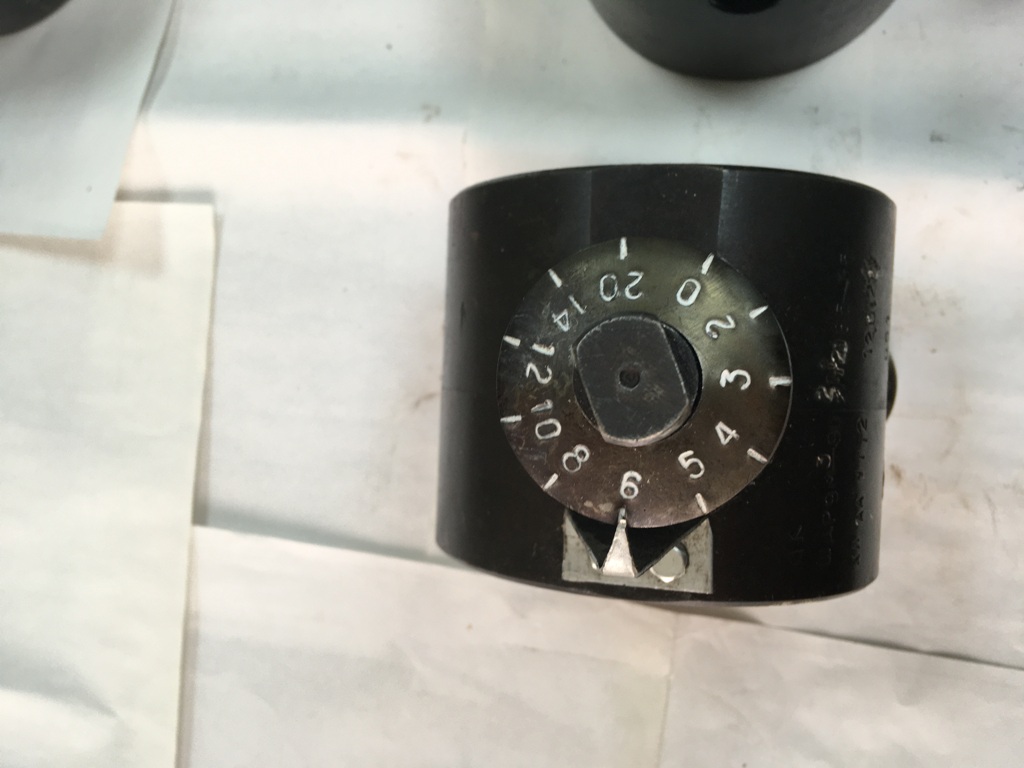

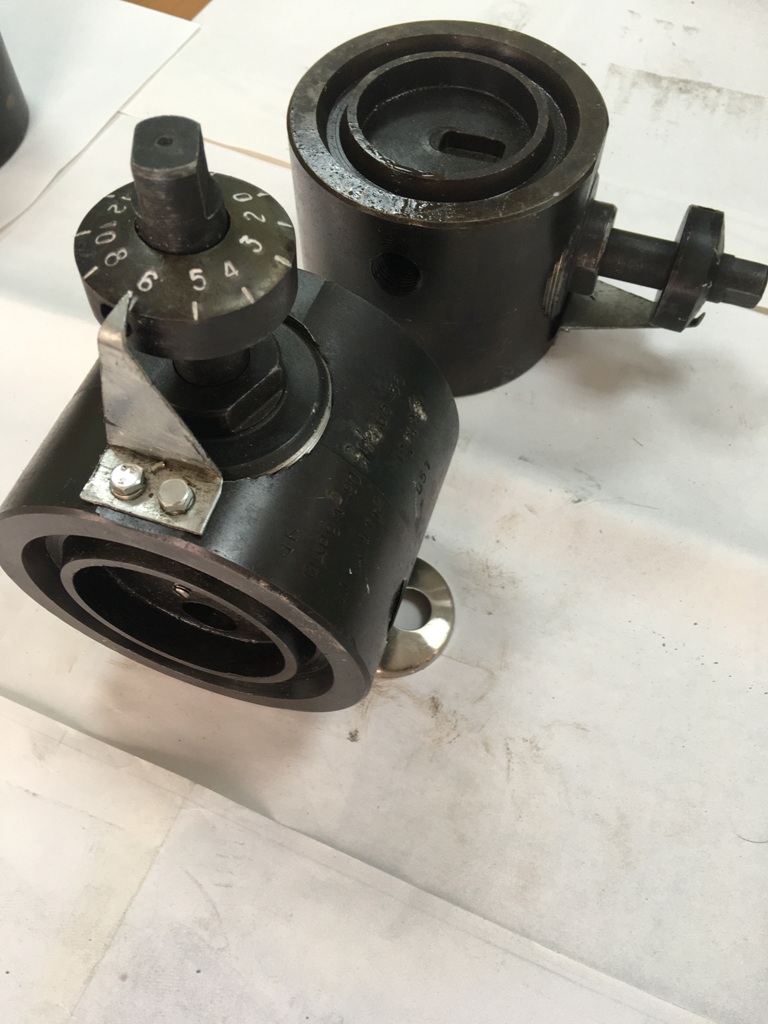

Штуцеры дискретные регулируемые фланцевые

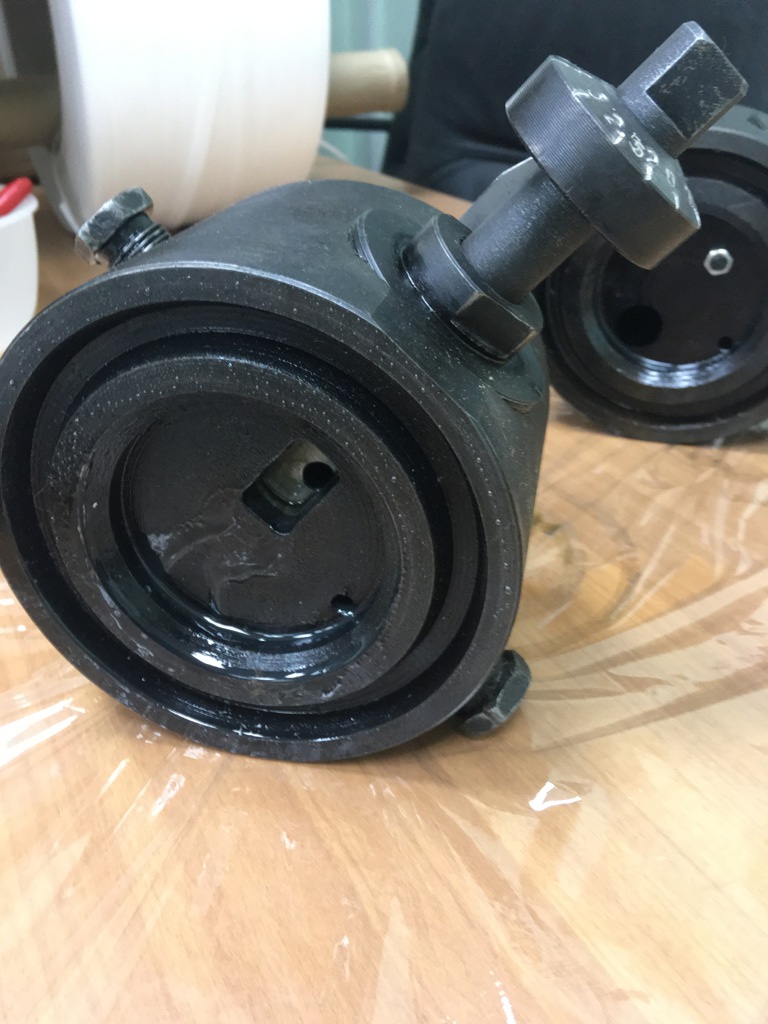

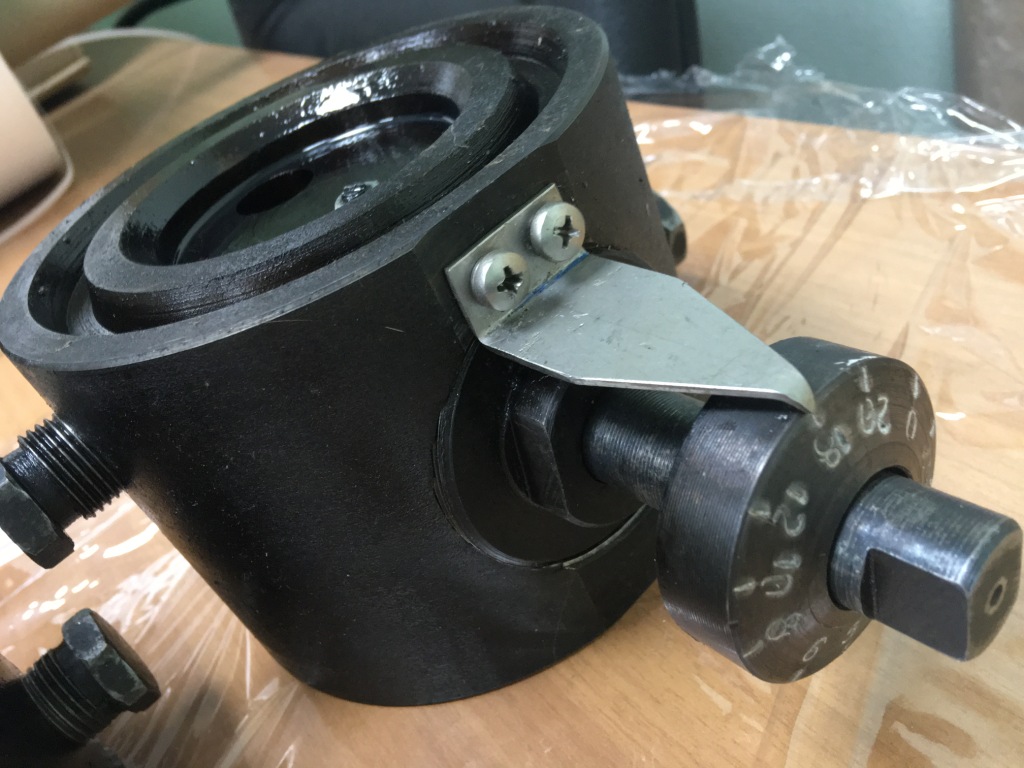

Штуцеры дискретные регулируемые фланцевые ШДР-9М, ШДФ-9М, ШДФ -10М, ШРФ-20, штуцерные камеры. Предназначены для вывода нефтяной скважины на рабочий режим без ее остановки при добыче нефти глубинными штанговыми насосами. Отличительной особенностью штуцеров является обеспечение герметичности и повышение долговечности, износоустойчивости за счет наличия в конструкции шлифованного и притертого по золотнику седла. Направление потока жидкости обеспечивает постоянное давление на торец седла, постоянный поджим его к золотнику, что положительно влияет на длительное обеспечение герметичности. Штуцеры выполнены в климатическом исполнении УХЛ категории размещения 1 по ГОСТ 15150-69 Материал цилиндра --сталь 40ХН, хромовое покрытие, возможно изготовление рабочего органа из стали 38ХМЮА, азотированной) . Рабочая температура окружающей среды от -60°С до +45°С, рабочее давление 21 МПа. Разработана конструкция универсального дискретного штуцера, который может использоваться как в резьбовом, так и фланцевом исполнении. Управление штуцером- ручное (возможно изготовление с телеуправлением).

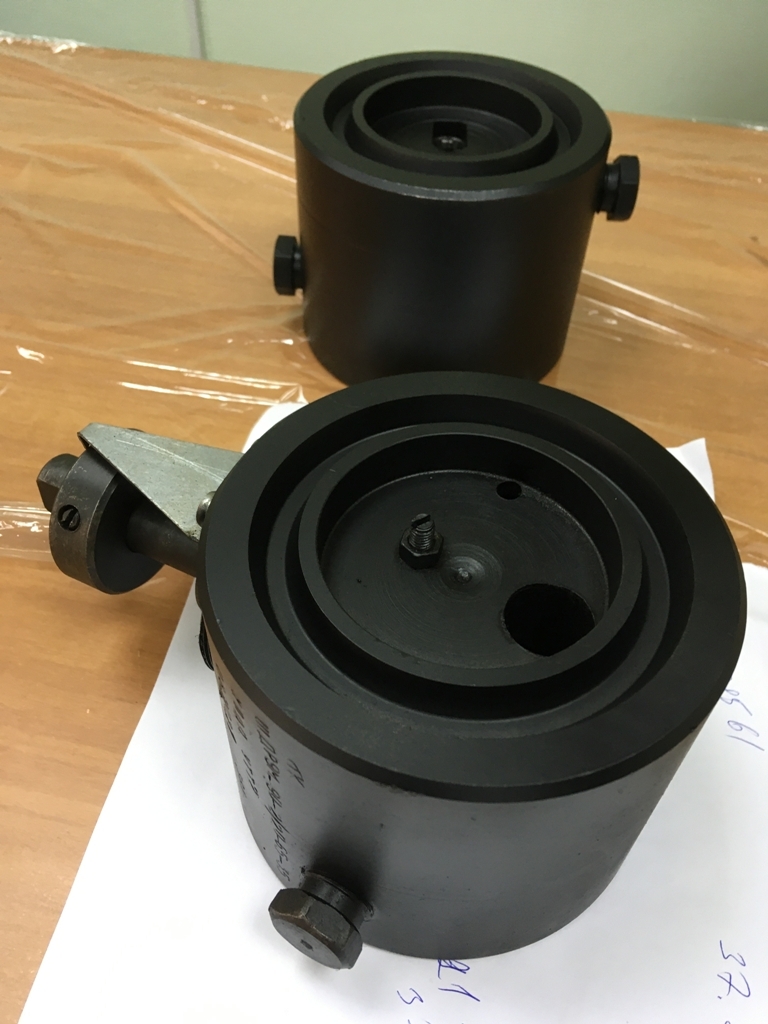

Штуцер дискретный фланцевый  ШДФ-9М-90-2/18-65-35 с уплотнением через выступающее уплотнительное кольцо корпуса и резьбовыми отверстиями для присоединения манометров. Рабочая среда нефть, вода и газ. Рабочее давление 35 Мпа. Условный размер проходного отверстия 2; 3; 4; 5; 6; 8; 10; 12; 14; 18мм. Управление штуцером ручное. Регулируемый орган цилиндр. Рабочая температура окружающей среды от -60°С до +40°С. Габаритные размеры, без учёта выводов для манометров, 200,5х125х93мм. Масса, не более, 8 кг.

Штуцер дискретный фланцевый  ШДФ-9М-90-2/18-65-35

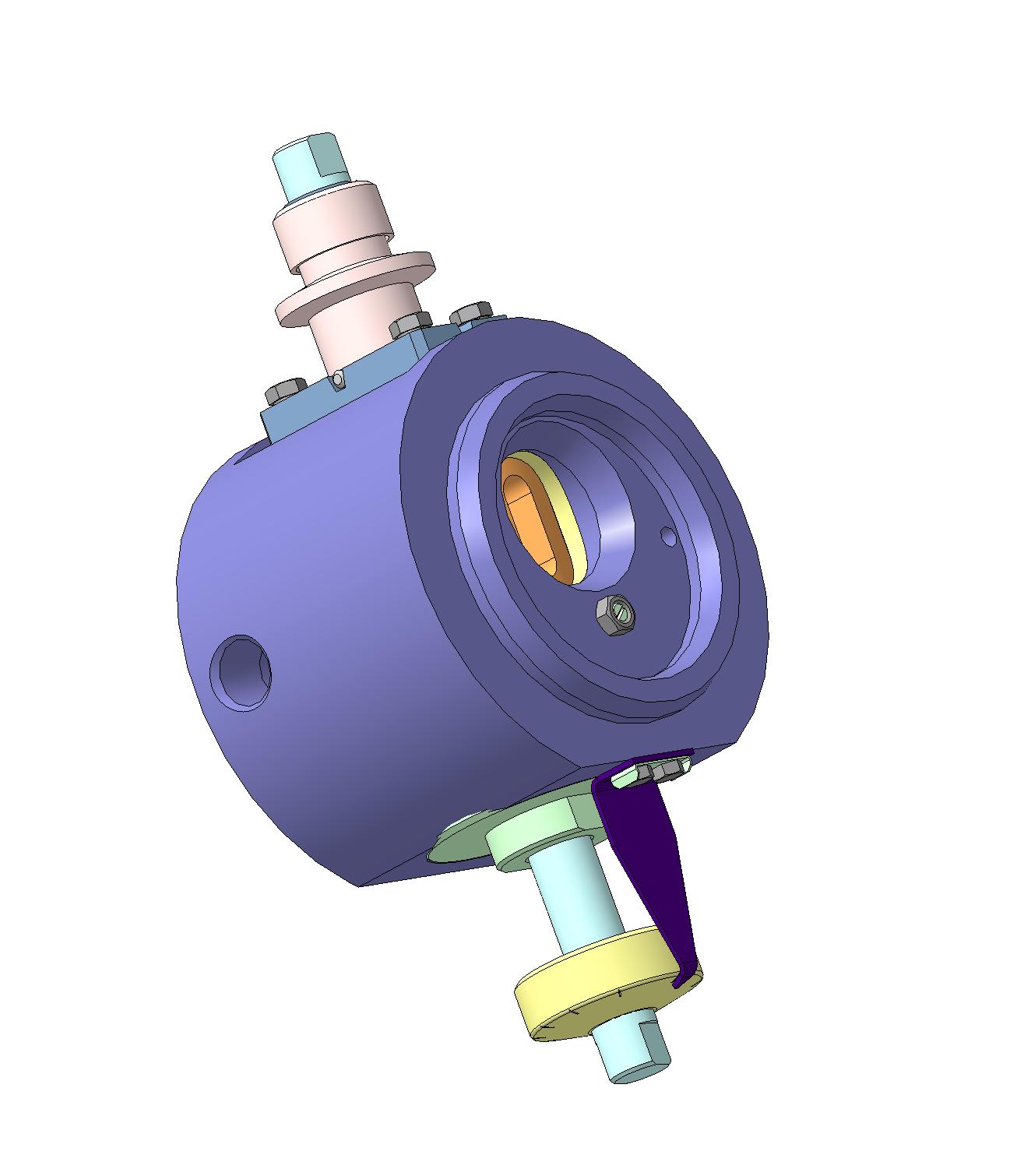

Штуцер дискретный ШДФ-10М. Условный регулирующий размер 0; 2; 3; 4; 5; 6; 8; 10; 12; 14; 34мм. Штуцер ШДФ-10М имеет полнопроходное (сквозное) отверстие ф34 мм., позволяющее применять данный штуцер в случае высоких расходов регулируемых объемов жидкости. Габаритные размеры 234х136х115мм.  Масса, не более 18 кг.

Штуцер дискретный фланцевый  ШДФ-10М-ХХ-2/40-65-35 с уплотнением через выступающее уплотнительное кольцо корпуса и резьбовыми отверстиями для присоединения манометров. Рабочая среда нефть, вода и газ. Содержание механических примесей до 0,32 г/л. Рабочее давление 35 Мпа. Исполнение по среднему диаметру уплотняющего выступа на корпусе Dср: 89,5; 90; 90,6; 95; 107,9мм. Условный размер проходного отверстия 2; 3; 4; 5; 6; 8; 10; 12; 14; 18; 40мм. Управление штуцером ручное. Регулируемый орган – два цилиндра. Рабочая температура окружающей среды от -60°С до +40°С. Габаритные размеры, без учёта выводов для манометров, 273х136х110 мм. Масса, для различных исполнений, от 10,04 до 10,33 кг.

Штуцер дискретный фланцевый  ШДФ-10М-ХХ-2/40-65-35

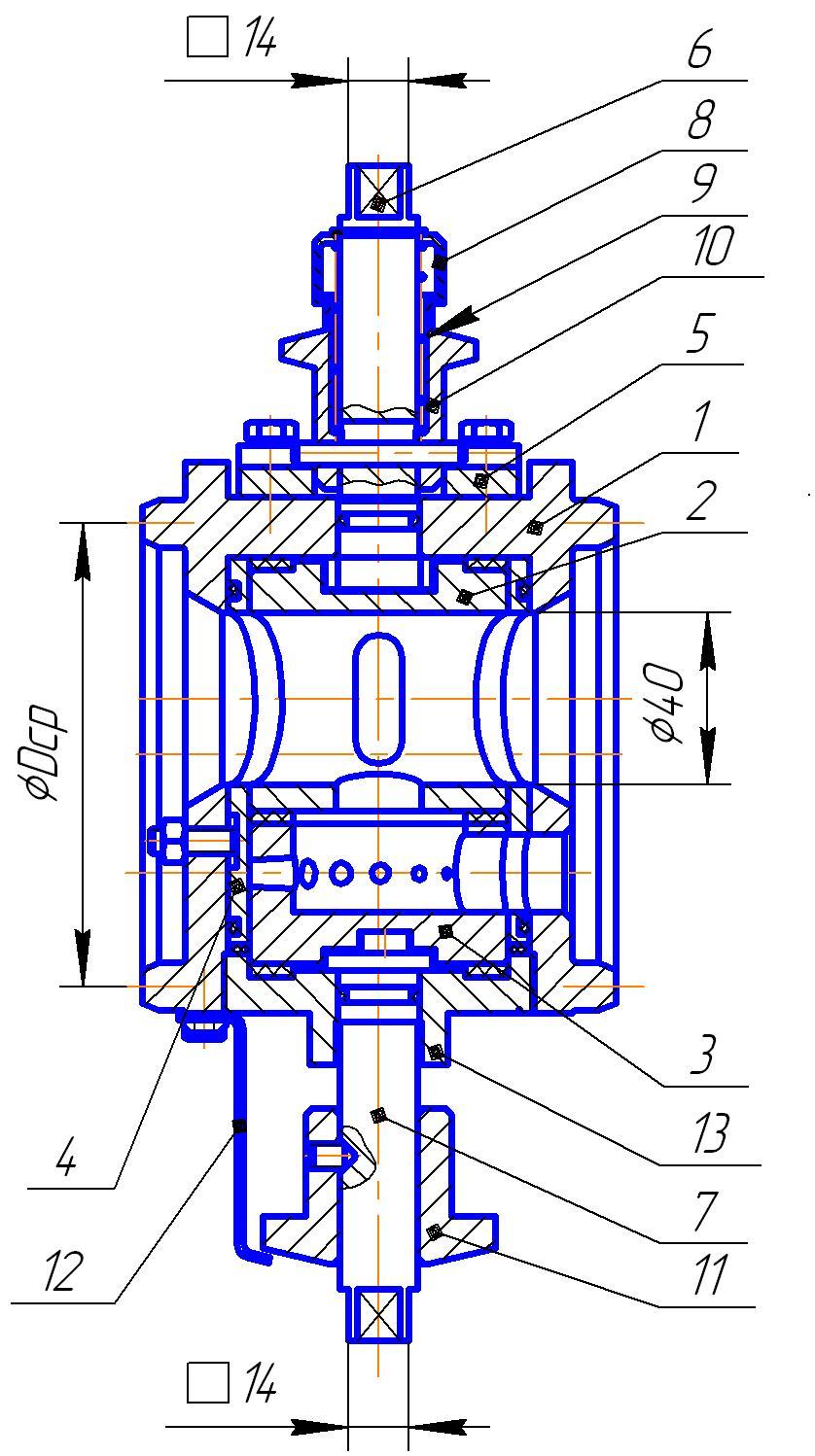

 Штуцер дискретный фланцевый  ШДФ-10МК3-136,5-2/40-80-35Диаметр проходного отверстия фланца 80мм.  Максимальное рабочее давление среды 35Мпа. Исполнение по среднему диаметру уплотняющего выступа на корпусе Dср 136,5 мм. Условный размер проходного отверстия 2; 3; 4; 5; 6; 8; 10; 12; 14; 18; 40мм. Управление штуцером ручное. Регулируемый орган – два цилиндра. Рабочая температура окружающей среды от -60°С до +40°С. Габаритные размеры, без учёта выводов для манометров, 345х162х110 мм. Масса 14,03 кг.

ШДФ-10МК3-136,5-2/40-80-35

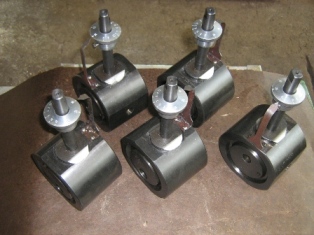

Штуцер дискретный ШДР-9М. Наличие в базовом комплекте поставки трехходового вентиля для установки манометров под определения разности давлений на входе и выходе из штуцера. Рабочее давление 21 Мпа. Условный регулирующий размер 0; 2; 2,5; 3; 4; 5; 6; 8; 10; 12; 18мм. Габаритные размеры 234х136х1155мм.  Масса, не более 24 кг.

 Штуцер дискретный регулируемый ШДР-9М-107,9 устанавливается в фонтанной арматуре за линейной задвижкой и предназначен для эксплуатации в климатических условиях УХЛ категории размещения 1 по ГОСТ 15150-69. Рабочая среда нефть, вода и газ. Рабочее давление 35Мпа. Рабочая температура окружающей среды от -60°С до +40°С. Условный размер проходного отверстия 2; 2,5; 3; 4; 5; 6; 8; 10; 12; 18; 20мм. Регулирующий орган цилиндр. Управление штуцером ручное. Габаритные размеры, без учёта выводов для манометров, 211,5х136х100мм.  Масса не более 11,3кг.

Штуцер дискретный регулируемый ШДР-9М-107,9

 Штуцер дискретный регулируемый ШДР-9М-90-2/20-65-35 устанавливается в фонтанной арматуре за линейной задвижкой и предназначен для эксплуатации в климатических условиях УХЛ категории размещения 1 по ГОСТ 15150-69. Рабочая среда нефть, вода и газ. Рабочее давление 35Мпа. Рабочая температура окружающей среды от -60°С до +40°С. Условный размер проходного отверстия 2; 3; 4; 5; 6; 8; 10; 12; 14; 20мм. Регулирующий орган цилиндр. Управление штуцером ручное. Габаритные размеры, без учёта выводов для манометров, 200,5х125х100мм.  Масса не более 8,5кг.

Штуцер дискретный регулируемый ШДР-9М-90-2/20 Штуцер дискретный регулируемый ШДР-9М-90-2/20

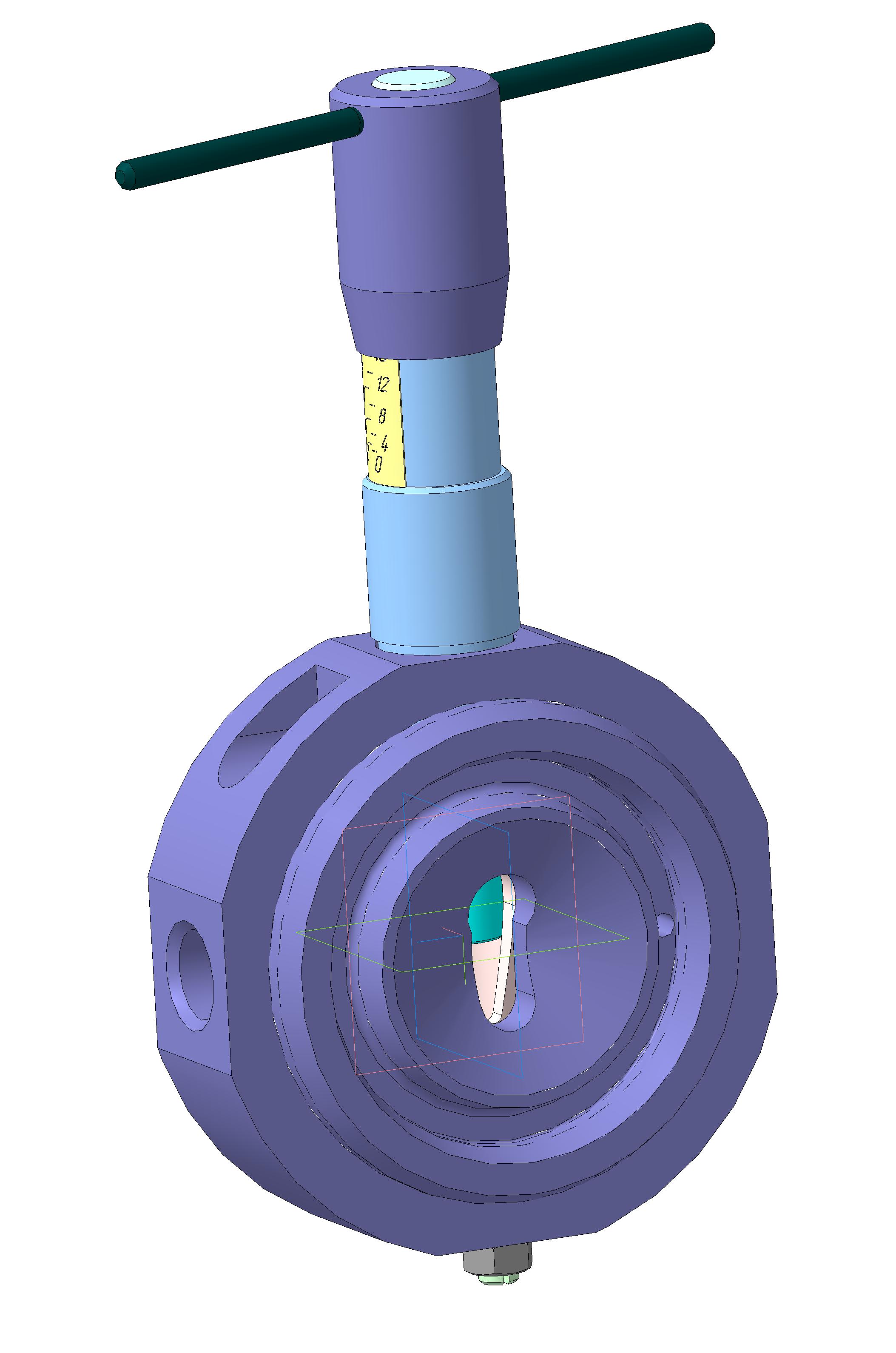

Штуцер регулируемый фланцевый ШРФ-20 . Рабочее давление 21 Мпа. Условные размеры проходного сечения от 0 до 20мм с плавным изменением проходного сечения. Рабочая температура окружающей среды  от -60°С до +40°С.  Габаритные размеры без учёта вентилей с манометрами и фланцев 101,5х218(250)х55 мм.  Масса, не более 3,15 кг.

Штуцер ШРФ 20

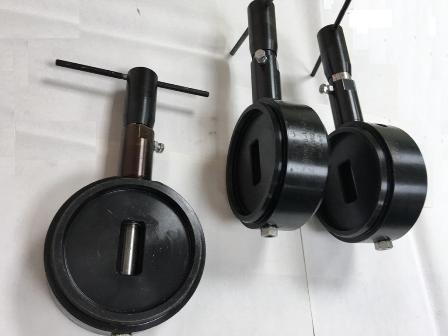

Штуцер регулируемый фланцевый ШРФ- 40-136,5 предназначен для бесступенчатого (плавного) регулирования расхода жидкости при нефтедобыче. Штуцер регулируемый фланцевый ШРФ 40-136,5-80-35 устанавливается в фонтанной арматуре за линейной задвижкой и предназначен для эксплуатации в климатических условиях УХЛ категории размещения 1 по ГОСТ 15150-69. Рабочая среда нефть и вода.  Рабочее давление 35Мпа. Рабочая температура окружающей среды от -60°С до +40°С. Условные размеры проходного сечения от 0 до 40 мм с плавным изменением. Управление штуцером ручное. Габаритные размеры, без учёта вентилей с манометрами  и фланцев,  160х70х338(399max); 155x70x338(399max) (исполнение М). Масса, 9,3кг.

Планшайба бакинская  типа  НО-240.01.000А (-01; -02). Предназначена для нефтяной и газовой трубопроводной арматуры и работает в среде минерализованной пластовой воды, нефти, конденсата.    Рабочее давление 21 Мпа. Условный проход  -65мм. Рабочая температура окружающей среды  от -50°С до +40°С. Климатическое исполнение по ГОСТ 15150-69 – ХЛ. Планшайба НО-240.01.000А, габаритные размеры 395Х395Х225,8 мм, масса 68кг. Планшайба НО-240.01.000А-01, габаритные размеры 450,7Х395Х300,3 мм, масса 69,8кг. Планшайба НО-240.01.000А-02, габаритные размеры 506,4Х395Х300,3 мм, масса 71,6кг.

 Планшайба бакинская

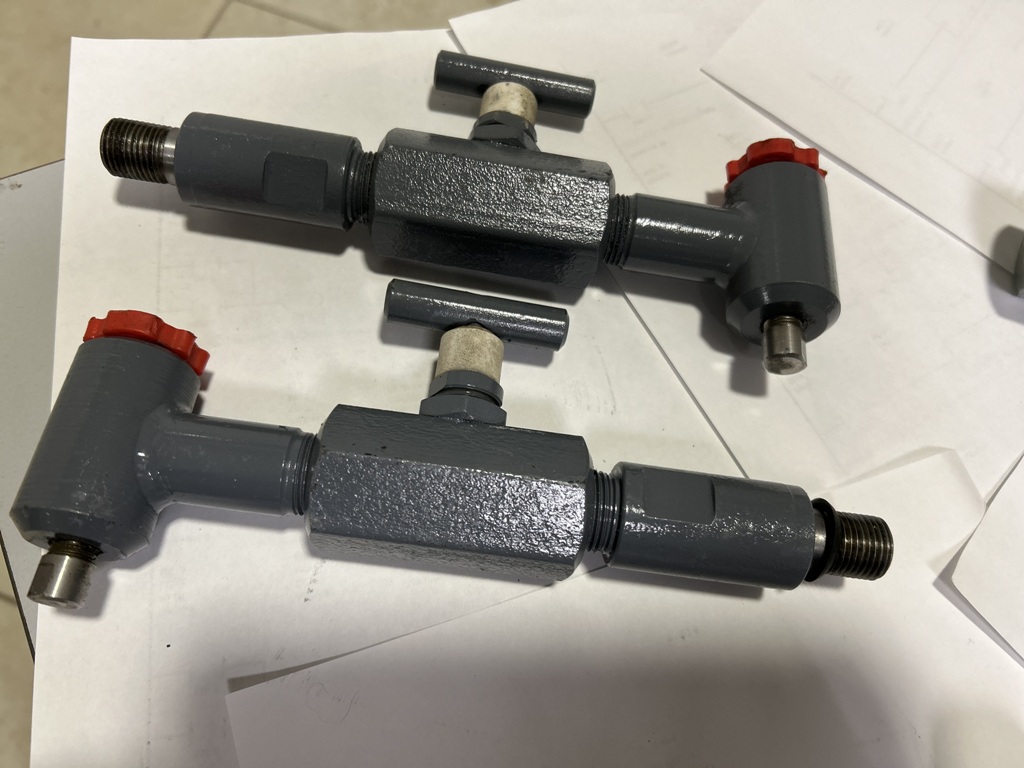

Вентиль стальной прямоточный Вентиль стальной прямоточный манометрический ВПЭМ ВМ 5х35 применяется для подсоединения манометров, а также обеспечения возможности демонтажа манометра без сброса давления из основной линии, в качестве запорных устройств без разделителя сред на вторичных отводах арматуры и трубопроводах, отбора проб. Рабочее положение любое. Запорным органом вентиля служит шарик из нержавеющей стали и седло в корпусе вентиля. Рабочая среда нефть и вода. Рабочее давление 35 Мпа. Способ управления ручной. Класс   герметичности по ГОСТ 9544 -2005  -А. Рабочая температура окружающей среды  от -60°С до +40°С. Масса 1 кг.

Вентиль стальной прямоточный

Вентиль манометрический  ВПЭМ 5х35 (ВМ 1Г 5х35 короткий) . Вентиль манометрический  ВПЭМ 5х35 Rc 1/2-H M20х1,5-В  состоит из корпуса, затвора  и клапана  сброса давления. Может быть докомплектован удлинителем.

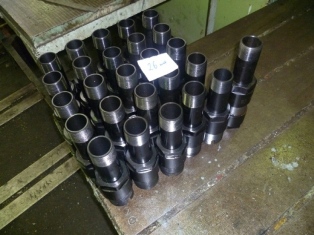

Кабельный ввод Н05.200.000.00-03 состоит из корпуса,  в котором укладывается пакет из пяти сальников и двух звездочек. Присоединительная резьба НКТ 60. Диаметр провода  не более, 9,6мм.  Габаритные размеры,    диаметр х длина в затянутом состоянии, (ф)73х267мм. Масса 3,25 кг. Температура окружающей среды от -60 до +40?С.

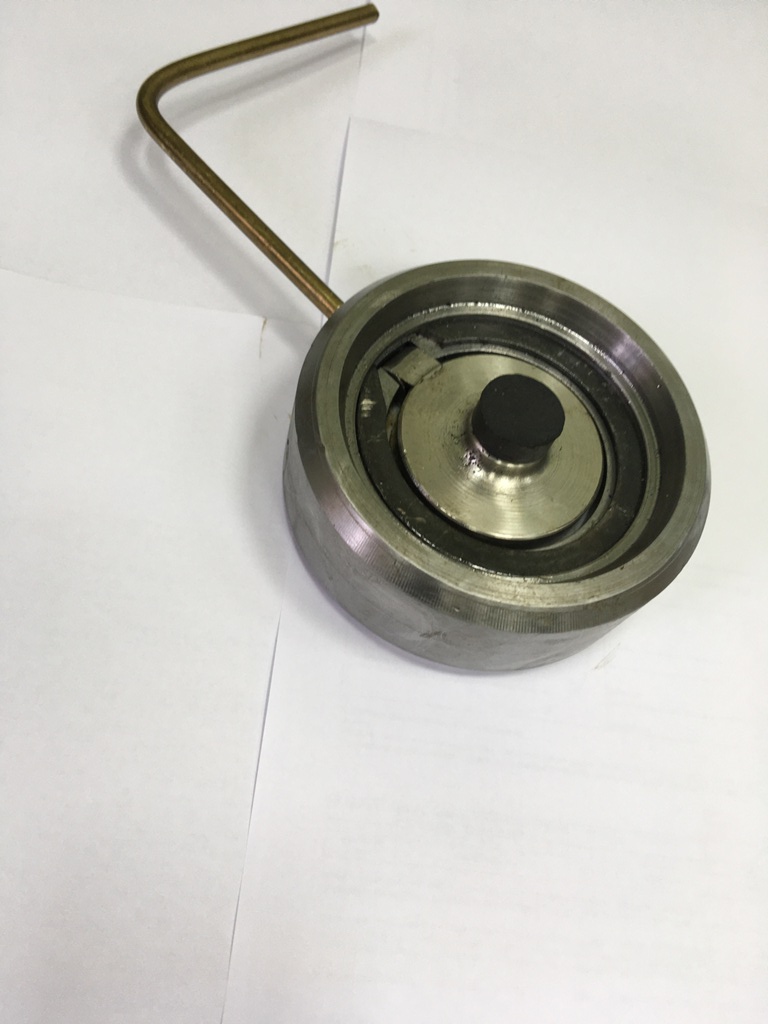

Клапан обратный фланцевый  КО 2-65-21 предназначен для эксплуатации в климатических условиях УХЛ категории размещения 1 по ГОСТ 15150-69. Рабочая среда нефть, вода и газ. Рабочее давление 21Мпа. Условный размер присоединительного трубопровода 65 мм. Эффективный проход 40 мм. Температура рабочей среды 120°С. Исполнения: КО 2-65-89,5; КО 2-65-90; КО 2-65-90,6; КО 2-65-107,9. Средний диаметр уплотнительного кольца Dc для разных исполнений: 89,5; 90; 90,6; 107,9 мм. Габаритный размер корпуса D, для разных исполнений 100,9; 101,4; 102; 119,3мм. Масса, для разных исполнений 1,59; 1,6; 1,9; 2,25кг.

Якори (сепараторы) газопесочные  ЯГП-73, ЯГП-73-168. Сепарация газа и крупных фракций песка происходит при повороте всасываемой жидкости на 180 градусов.

Якорь газопесочный ЯГП-73-114. Максимальная производительность (насос условного размера 44 с ходом 3,0 м).  Присоединительная резьба по ГОСТ 633-80.  НКТ-60 (НКТ-73).  Габаритные размеры:   диаметр  73 мм,  длина  1610 мм.  Масса  14,5 кг.

 Якорь газопесочный ЯГП-73-140. Фильтрующий элемент сетка 1-040-025-130 12Х18Н9Т ГОСТ 3826-82. Диаметр эксплуатационной колонны 140; 168мм. Габаритные размеры: длина  не более 2030мм, диаметр не более 108мм. Масса не более 38,7 кг. Рабочий диапазон пропускной способности до 300 м3/сутки. Конструкция позволяет производить технологические промывки насосного оборудования в объемах до 24 м3 за 2,5-3 часа.

 Якори (сепараторы) газопесочные

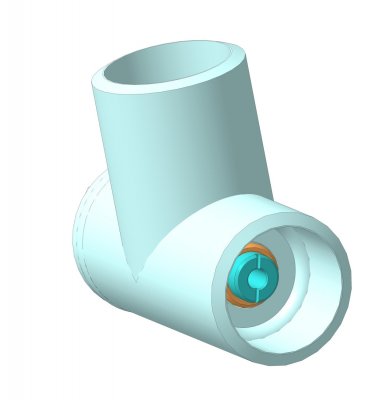

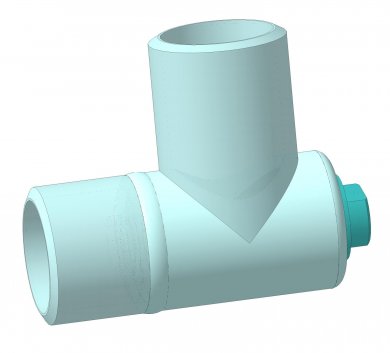

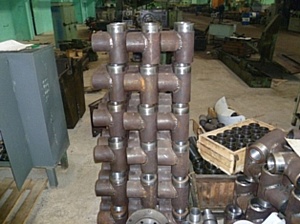

Штуцерная камера  ШК100х14.000-01. Штуцерная камера устанавливается в фонтанной арматуре за линейной задвижкой. Рабочее давление 20 Мпа. Условный размер проходного отверстия ввертыша 2/ 3/ 4/ 5  мм (стандартная комплектация). Габаритные размеры 274х211х121 мм.  Масса, не более 12 кг.

 Штуцерная камера

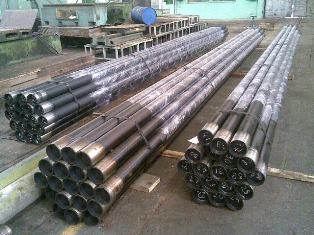

Фильтр тонкой очистки ФНВ-73 предназначен для очистки нефти, засасываемой скважинным штанговым насосом из нефтяного пласта, а также эффективной защиты клапана-отсекателя и насоса от поступления грубодисперсных включений. Это достигается применением в фильтре мелкоячеистой сетки из титана. Фонтанная арматура –комплект механизмов для  нефтяных скважин, где контролирует режим эксплуатации скважин и проводит различные технологические операции на рабочее давление. Фильтр ФНВ-73.Б02.000 своей внутренней конической резьбой крепится на колонне системы НКТ. Габаритные размеры: длина 900мм, диаметр 89мм. Масса 18 кг.

 Фильтр тонкой очистки ФНВ-73

Кабельный ввод погружных насосов нефтяных скважин АФЭН 21-65Э-400М. Кабельный ввод предназначен для герметизации жил кабеля, проходящих через фонтанную арматуру, оснащенную ЭЦН. Сальник кабельного ввода обеспечивает высокую герметичность при эксплуатации скважин. Изготовлен из резины В-14 ТУ 38-005-1166-98, используемой при температурах от - 60°С до + 100°С и статической деформации. Использование кабельного ввода обеспечивает удобство выполнения монтажных и демонтажных операций. Универсальность кабельного ввода определяется разнотипностью диаметров отверстий под жилы кабеля и присоединительной резьбы.  Кабельный ввод имеет корпус с присоединительной резьбой НКТ-48(НКТ60) по ГОСТ 633-80, в полости которого находится резиновый сальник, и звёздочка, прикреплённая к нему шпилькой. Втулка прижимает сальник к корпусу. Технические характеристики кабельного ввода:  Давление при испытаниях 21 Мпа. Номенклатура силовых кабелей      3х10; 3х16; 3х25. Присоединительная резьба по ГОСТ 633-80 НКТ-48(НКТ-60). Диаметр отверстий под жилы кабеля 7; 9мм. Число сальников 5 шт. Габаритные размеры: диаметр 73 мм, длина в затянутом состоянии 255 мм. Масса 3,36 кг.

 Кабельный ввод погружных насосов нефтяных скважин

 Лубрикатор устьевой  Л65-21. Лубрикатор устьевой предназначен для герметизации устья скважины при спуске в неё глубинных приборов при проведении исследования глубинных пластов или инструментов. Климатическое исполнение - УХЛ, категория размещения - 1 по ГОСТ 15150-69 при температуре окружающей среды от -40°С до + 60°С. Рабочая среда нефть и вода. Рабочее давление 21 Мпа. Способ управления ручной. Класс   герметичности по ГОСТ 9544 -2005 -А. Рабочая температура окружающей среды  от -40°С до +40°С. Предельное значение температуры скважинной жидкости не более +100°С. Масса 34 кг.

 Лубрикатор устьевой

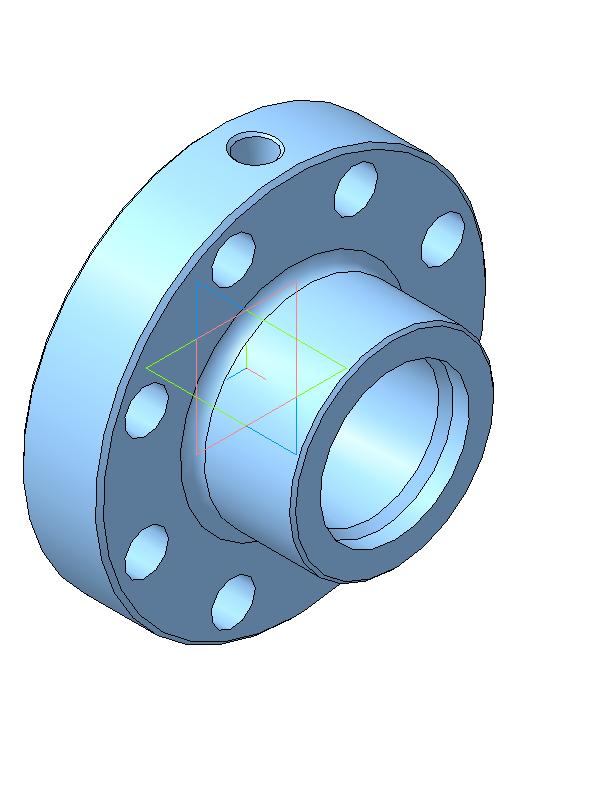

Фланцевые соединения устьевого оборудования  (фланцы воротниковые) предназначены для соединения со стальными кольцевыми прокладками составных частей устьевого нефтепромыслового оборудования, рассчитанного на рабочее давление от 14 до 140 МПа и условным проходом от 50 до 680 мм. Фланец глухой ФГ65х21 (ф) М20 служит для глушения и установки инструментов на фланец 65х21(35)(ф) ГОСТ 28919-91 фонтанной арматуры  с уплотнением стальными кольцевыми прокладками восьмиугольного сечения Пф1 ГОСТ 28919-91. Материал  сталь 30ХМА ГОСТ 4543-88. Материал- заменитель сталь 40Х ГОСТ 4543-88. Для обеспечения доступа фланец имеет отверстие М20х1,5, заглушенное пробкой с прокладкой из фторопласта. Уплотнительная прокладка фланцевого соединения – Пф1 ГОСТ 28919-91. Фланец 65х35 НКТ 89 муфта сталь 40Х . Материал  сталь 40Х ГОСТ 4543-71.Размеры и технические требования изделия выполнены по исполнению ФЛАН 65х35 ГОСТ 28919-91.Исполнение воротниковой части фланца – резьбовое, НКТ-89 ГОСТ 633-80 (муфта). Уплотнительная прокладка – П27 ГОСТ 28919-91. Средний диаметр уплотнительного кольца (dс) 107,9 мм. Наружный диаметр (D) 245 мм. Фланец 65х21(35) НКТ 73 . Исполнение воротниковой части фланца – под приварку на трубу d 89 мм. Уплотнительная прокладка – Пф1 ГОСТ 28919-91. Фланец 65х21(35)(ф)-102 . Материал  сталь 09Г2С ГОСТ 19281-89. Исполнение воротниковой части фланца – под приварку на трубу d102 мм. Уплотнительная прокладка – Пф1 ГОСТ 28919-91.

Фланцы  Фланец воротниковый   Фланцы для устьевого нефтепромыслового оборудования

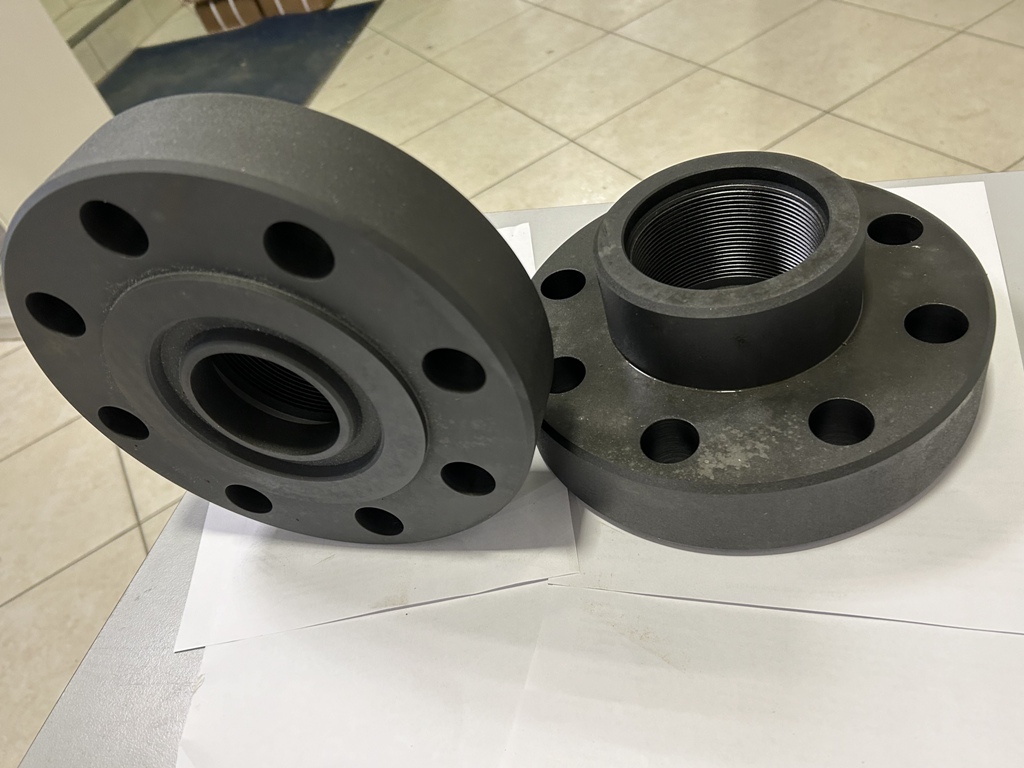

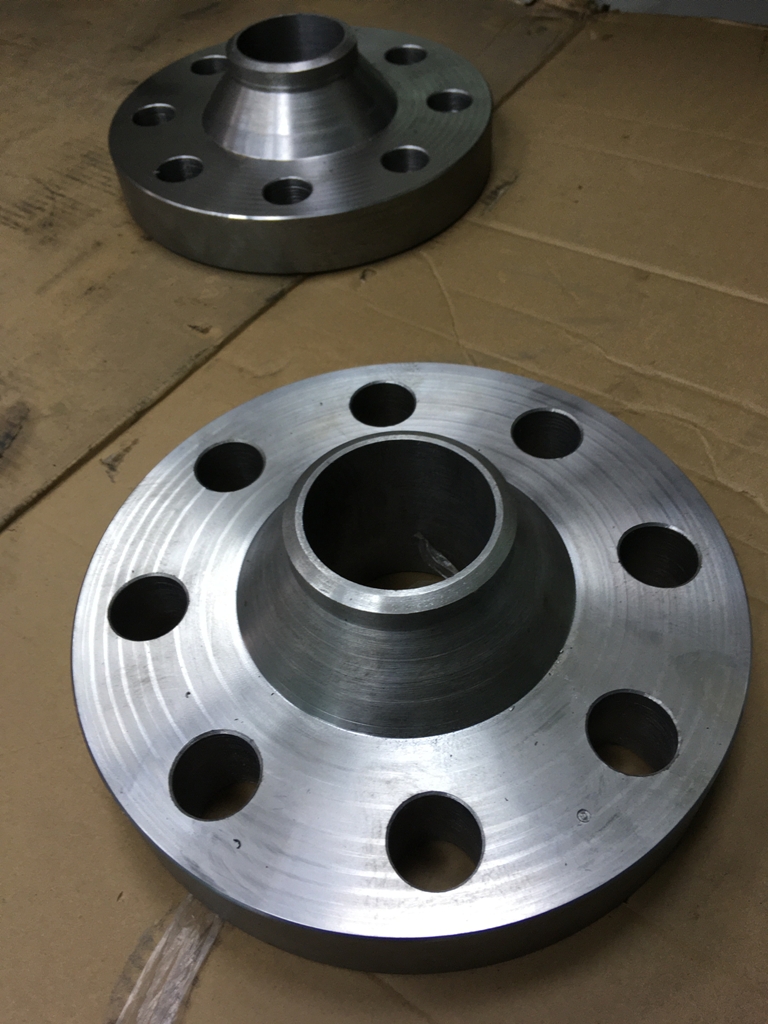

Фланец 65х21(35)(ф)-89 (АНК. 65х21-89). Материал  сталь 09Г2С. Исполнение воротниковой части фланца – под приварку на трубу ?89 мм. Средний диаметр уплотнительного кольца (dс) 90 мм. Наружный диаметр (D) 195 мм. Диаметр делительной окружности центров отверстий под шпильки  - 160 мм.

Фланец 65х21(35)(ф)-89 (АНК. 65х21-89).

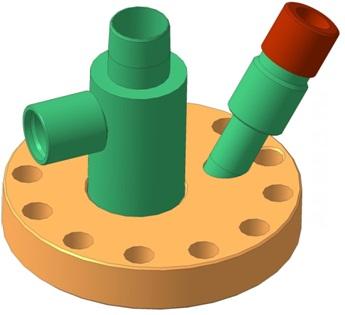

Планшайба АУШ. Планшайба типа АУШ-65х14 НКТ60 предназначена для нефтяной и газовой трубопроводной арматуры и работает в среде минерализованной пластовой воды, нефти, газа. Рабочее давление 14 Мпа. Условный проход 65мм. Рабочая температура окружающей среды от -50°С до +40°С. Климатическое исполнение по ГОСТ 15150-69 - ХЛ.

Планшайба АУШ

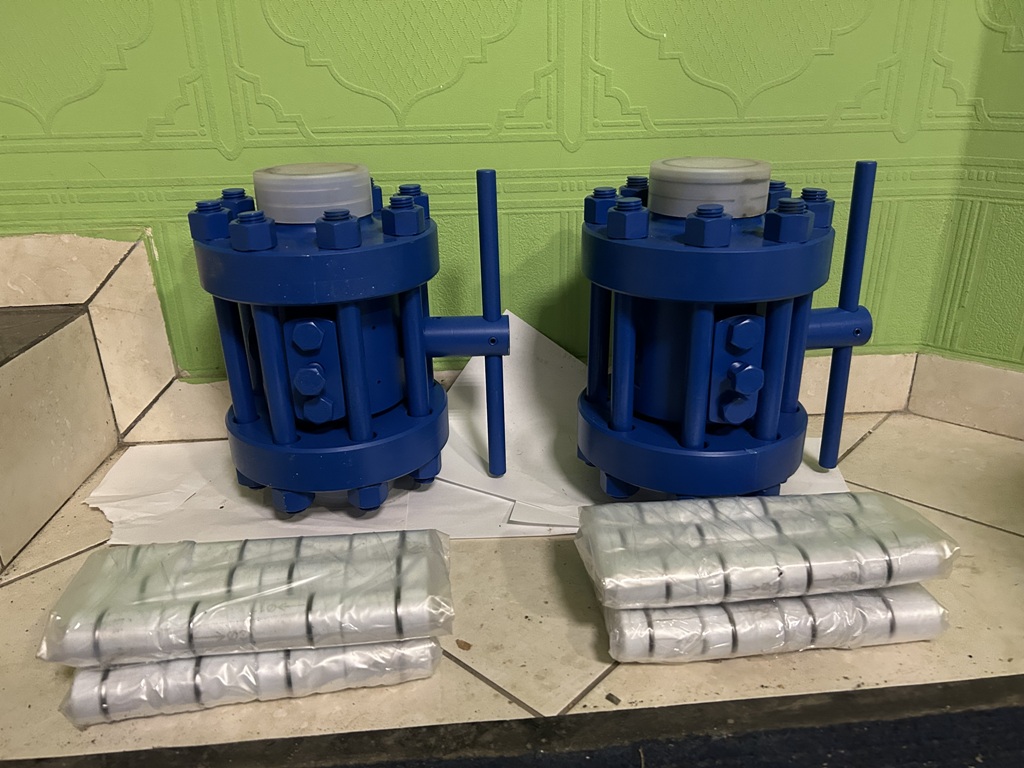

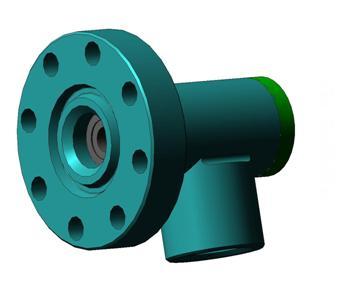

Дроссель с быстросменными керамическими вставками ДБ 50х21 служит для регулирования объемов и давлений закачиваемой жидкости в нагнетательные скважины. Также для регулирования отбора продукции скважины в линию нефтегазосбора. Дроссель соответствует климатическому исполнению УХЛ категории 2 ГОСТ 15150 – 69 и предназначен для эксплуатации в интервале температур от + 40?С до – 60?С и предельном значении относительной влажности воздуха 100% при температуре 25?С. Дроссель устанавливается на трубопроводах на фланец по РД26-16-40-89 либо по ГОСТ 28919-91. Резьба гладких труб НКТ 60 ГОСТ 633-80 шаг 2,54.

Дроссель с быстросменными керамическими вставками

Разделитель сред РС-21. Рабочее давление до 35 Мпа. Способ управления ручной. Класс герметичности по ГОСТ 9544 -2005 А. Рабочий диапазон температур окружающей среды от -60 °С до +40 °С. Масса 1,7 кг.  Запорным органом разделителя служит шарик из нержавеющей стали и седло в корпусе.

Разделитель сред РС-21  .

 Пробоотборник служит для взятия проб проводимой среды (воды, газа или нефти), при наличии давления в устьевой арматуре с сохранением условий (давления, газонасыщенности) в месте отбора. Рабочее положение любое. Рабочая среда - нефть и вода. Рабочее давление - 210 кгс/см.Способ управления ручной. Класс герметичности по ГОСТ 9544 -2005 - А. Рабочий диапазон температур окружающей среды От -60 °С до +40 °С. Масса 0, 8 кг.

Пробоотборник  служит для взятия проб проводимой среды (воды, газа или нефти)

Заглушка поворотная  (обтюратор, реверсивная, очковая  заглушка, "очки Шмидта") предназначена для периодического перекрывания потока среды, транспортируемой трубопроводом. Состоит  из двух частей - глухой и фланцевой, монтируемых в фланцевое соединение (между концевыми фланцами двух участков трубопровода). Заглушка поворотная предназначена для временной или постоянной герметизации участка трубопровода, может использоваться вместо задвижек, шаровых кранов. Применение заглушек поворотных гарантируют полное перекрытие трубопровода. Обтюраторы более долговечны в эксплуатации, так как не имеют движущихся деталей. Масса и себестоимость заглушек поворотных ниже, чем у задвижек. Наиболее востребованные - заглушки поворотные, изготовленные по Т-ММ-25-01-06 и АТК 26-18-5-93. Заглушки поворотные изготавливаются из сталей марок: 20, сталь 09Г2С, 15Х5М, 08Х18Н10Т, 8Х18Н10Т, 12Х18Н10Т, 06ХН28МДТ, 6ХН28МДТ, 10Х17Н13М2Т. Условное давление PN (Ру)-0,1–4 Мпа. Условный диаметр Dу -10–500мм. Температура не более 530°С .

Заглушка поворотная  (обтюратор, реверсивная, очковая  заглушка, "очки Шмидта")

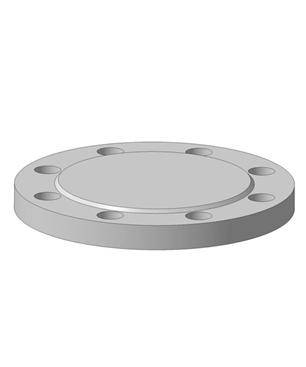

Заглушка фланцевая по ГОСТ 12836-67. Условное давление, PN (Ру), 0,1–4 Мпа. Условный диаметр, Dу, 10–500 мм. Температура, не более 530°С. Материал сталь 3сп, 20, 09Г2С.

Заглушка фланцевая по ГОСТ 12836-67

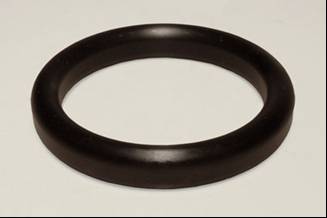

Прокладка по ГОСТ 28919-91 предназначена для уплотнения соединения составных частей устьевого нефтепромыслового оборудования на рабочее давление от 14 до 70 МПа с условным проходом от 50 до 350 мм.

Прокладка по ГОСТ 28919-91

Соединение быстроразъемное БРС используются для быстрого соединения и рассоединения деталей трубопроводов высокого давления,  цементировочных и других агрегатов  при обслуживании комплексов скважин и трасс нефтепроводов. Гайки с тремя кулачками и трапецеидальные резьбы с автоблокировкой  обеспечивают их быстрое свинчивание и отвинчивание. Нет необходимости в приобретении специальных инструментов при использовании быстросъемных соединений.

Соединение быстроразъемное БРС

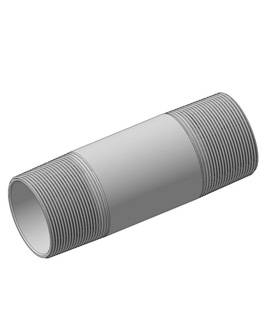

 Патрубок из труб насосно-компрессорных ГОСТ 633-80  предназначен для соединения между собой технологических трубопроводов, а так же другого оборудования с насосно-компрессорными резьбами.

Патрубок из труб насосно-компрессорных ГОСТ 633-80

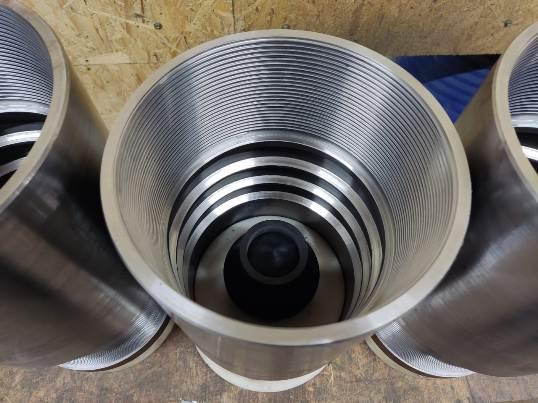

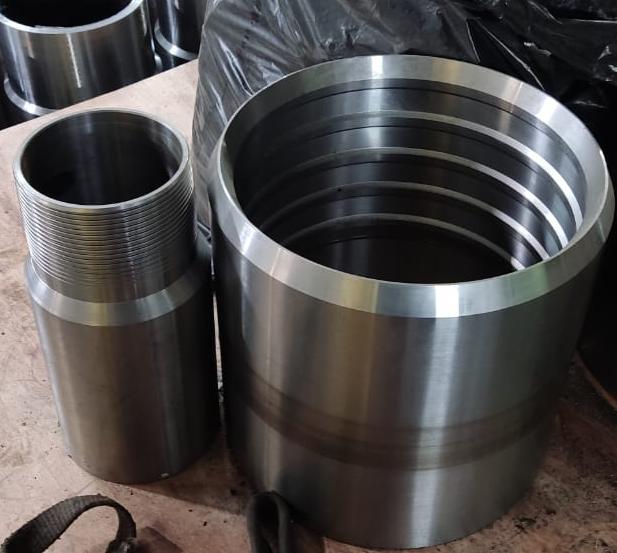

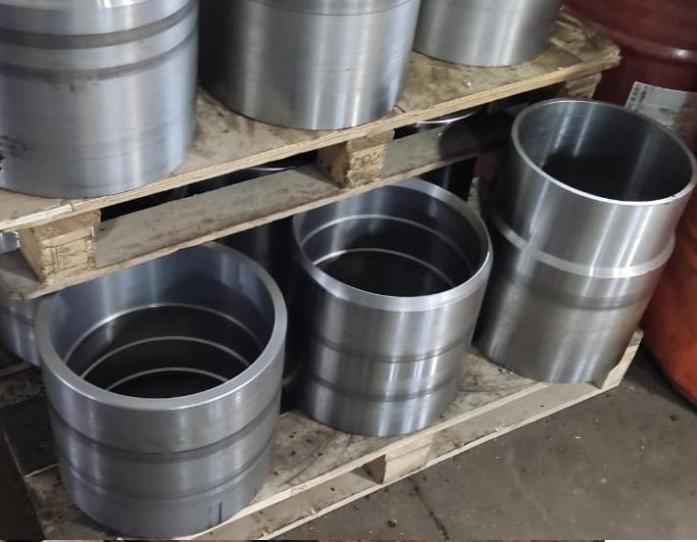

Переводник для насосно-компрессорных труб ГОСТ 23979-80 предназначен для соединения между собой насосно-компрессорных труб разных диаметров, а также подземного оборудования, имеющего присоединительные концы с резьбой насосно-компрессорных труб, используемого при эксплуатации нефтяных и газовых скважин.

Переводник для насосно-компрессорных труб ГОСТ 23979-80

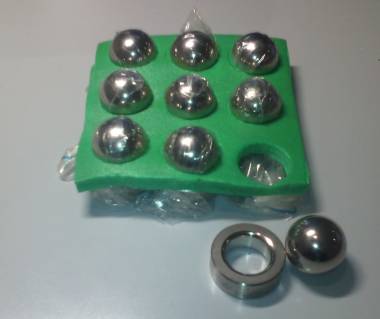

Клапанная пара специального исполнения ТС-1 и ТС-2. Клапаны (седло-шарик) специального исполнения предназначены для использования в насосах при добыче вязкой нефти. Применение специального материала - карбида вольфрама, с высоким удельным весом (14, 6 г/см3, у нержавеющей стали 7, 8 г/см3) позволяет работать насосу более производительно, особенно на тяжелой, вязкой нефти и при большом газовом факторе.

Клапанная пара

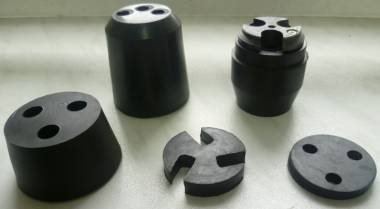

Уплотнение устьевого оборудования (сальники кабельных вводов). Сальник кабельного ввода 3 отверстия. Звездочка кабельного ввода. Сечение 3/25 мм ТО 108.276. Уплотнение на кабельный ввод ЭЦН ТО 108.020. Уплотнение кабельного ввода в сборе для АФЭН 21-65 М с фиксатором. Уплотнение кабельного ввода отверстия ф9 ТО 108.143 (АФК 210).

Уплотнение устьевого оборудования (сальники кабельных вводов)

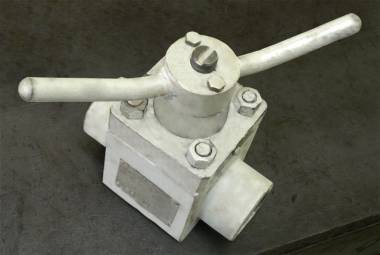

Кран пробковый предназначен для перекрытия каналов в устьевой арматуре фонтанных, насосных и нагнетательных скважин. Достоинства: система гидростатического уравновешивания пробки позволяет легко изменять её положение. Благодаря этому краны могут использоваться в линиях с высоким давлением среды.

Кран пробковый

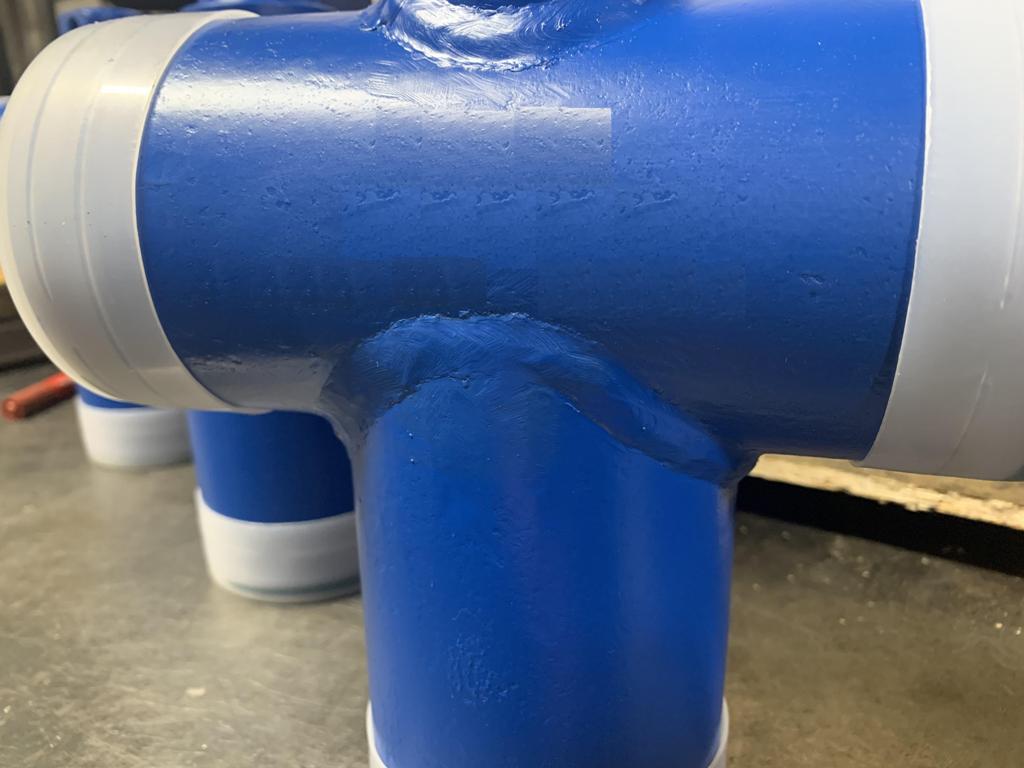

Крестовики, тройники АФК являются частью фонтанной арматуры и предназначены для соединения частей фонтанной елки. Рабочая среда: продукция нефтяных и газовых скважин. Рабочее давление 21, 35 МПА. Условный проход 50, 65, 65/80 мм.

Крестовик, тройник АФК
