Щековые дробилки

В щековых дробилках  материал раздавливается между двумя щёками. Исходный материал поступает в пространство между щеками сверху. Дробленый продукт разгружается снизу.  Крупность максимальных кусков в дроблёном продукте определяется шириной выходной щели между подвижной и неподвижной щёками, а также физическими свойствами дробимого материала. Щековая дробилка используется как на карьерах, так и в строительстве --для дробления БУ  железобетона и бетона, камня и строительного мусора.

Производительность щековой дробилки

Щековые дробилки применяют как для первичного (крупного), так и для вторичного (среднего) дробления.  Дробилки щековые со сложным движением щеки предназначены для дробления гранитов, базальтов, песчаников, известняков, руд и других подборных горных пород с пределом прочности при сжатии до 300 Мпа (3000 кгс/см ). НПП Обуховская промышленная компания производит и поставляет модельный ряд щековых дробилок и агрегатов дробления (дробилка на металлоконструкции).

Дробилка шековая Агрегат дробления с щековой дробилкой

 Щековые дробилки

Дробилка щековая   состоит из станины, эксцентрикового вала в сборе с подвижной щекой, механизма регулирования выходной щели с распорной плитой, тягой и пружиной и привода механизма регулирования щели.

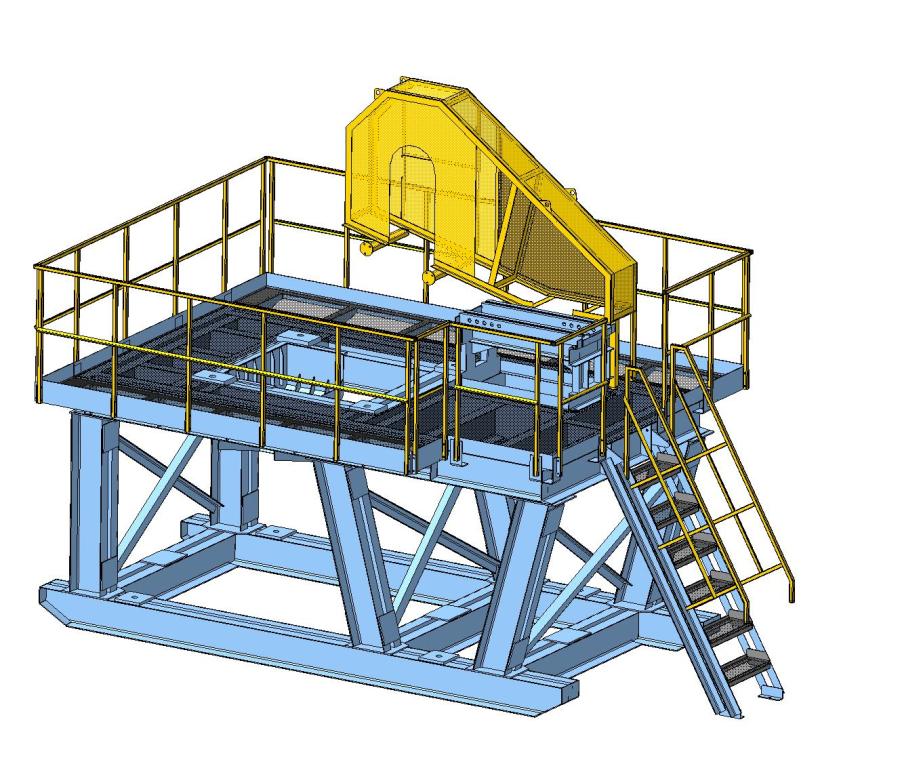

Агрегаты  дробления с щековыми дробилками  состоят из щековой  дробилки, установленной на основании, металлоконструкций  рамы обслуживания. Основания имеют трапы (площадки обслуживания), ограждения (перила),  лестницы для входа на площадки обслуживания. Рама (опорная металлоконструкция) металлоконструкция) щековой дробилки ДЩ 300 (ЩДС 4х9)

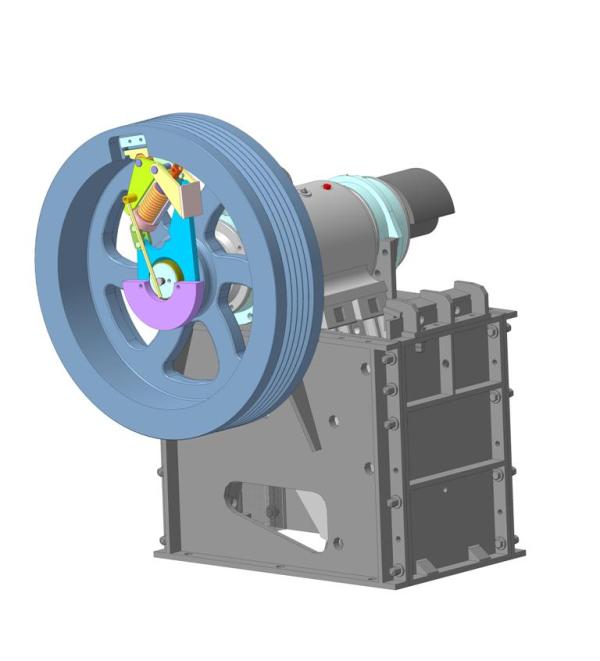

Дробилка щековая ДЩ 210 (ЩДС 2,5х4). Размеры приемного отверстия 250х400 мм. Производительность 4-16 м3/час.   Диапазон регулирования выходной щели 20-80 мм. Мощность электродвигателя  18,5 кВт. Габаритные размеры 1400х1220х1425 мм, с ограждением и  приводом 2470х1490х1 750 мм.  Масса  2,4т.

Дробилка щековая ДЩ 210 (2,5х4)

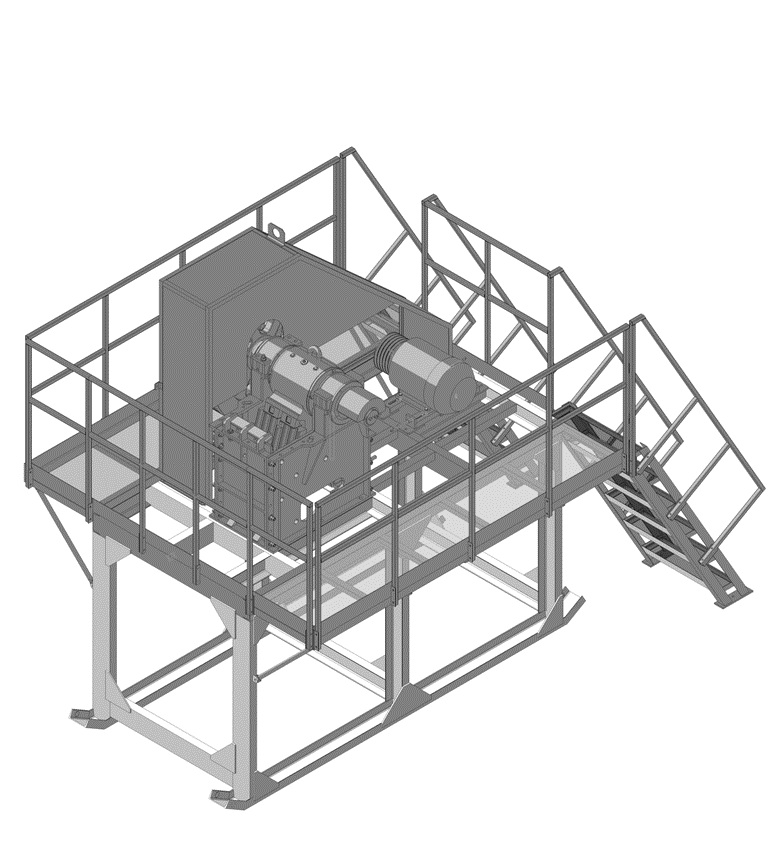

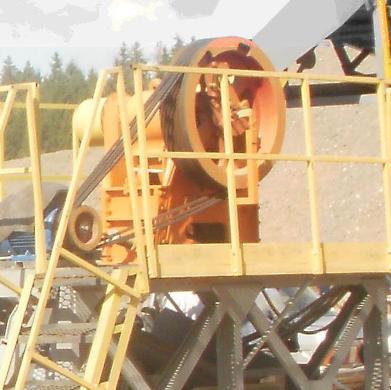

 Агрегат дробления щековый АДЩ  210 (ЩДС 2,5х4).  Размеры приемного отверстия  400х250 мм. Диапазон регулирования выходной  щели– 20-80 мм. Производительность  4-16 м3/час. Мощность электродвигателя 18,5 кВт. Масса 4,22т. Масса агрегата (без дробилки) не более 1,82 т. Высота загрузки 2550мм. Габаритные размеры 4420х2750х3360мм. Дробилка щековая 2,5х4 на раме (агрегат, на металлоконструкции)

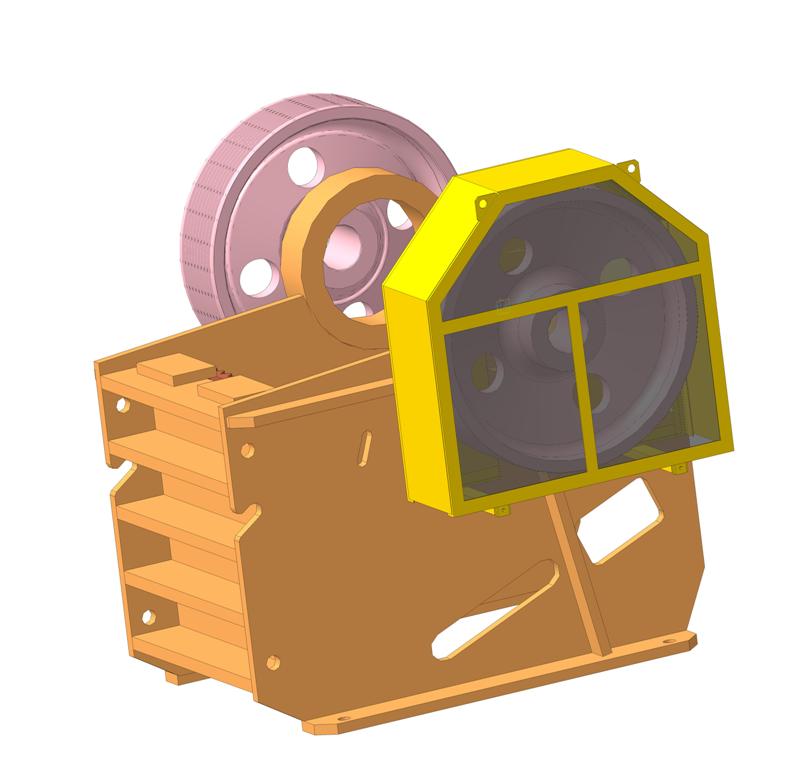

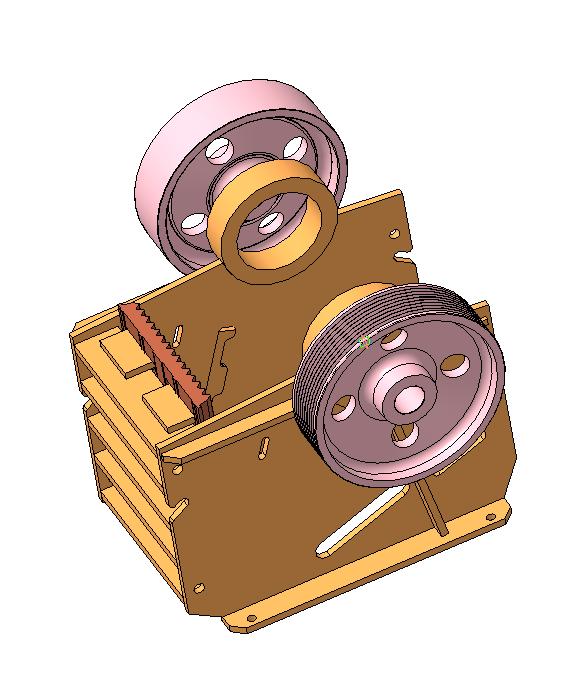

 Дробилка щековая ДЩ 300 (ЩДС 4х9).  Размеры приемного отверстия  400х900 мм. Диапазон регулирования выходной  щели 40-90мм. Производительность до 53м3/час. Мощность электродвигателя  45 кВт. Габаритные размеры 3000х2610х1946мм. Масса 12т.

Дробилка щековая ЩДС 4х9  Дробилка щековая ЩДС 4х9

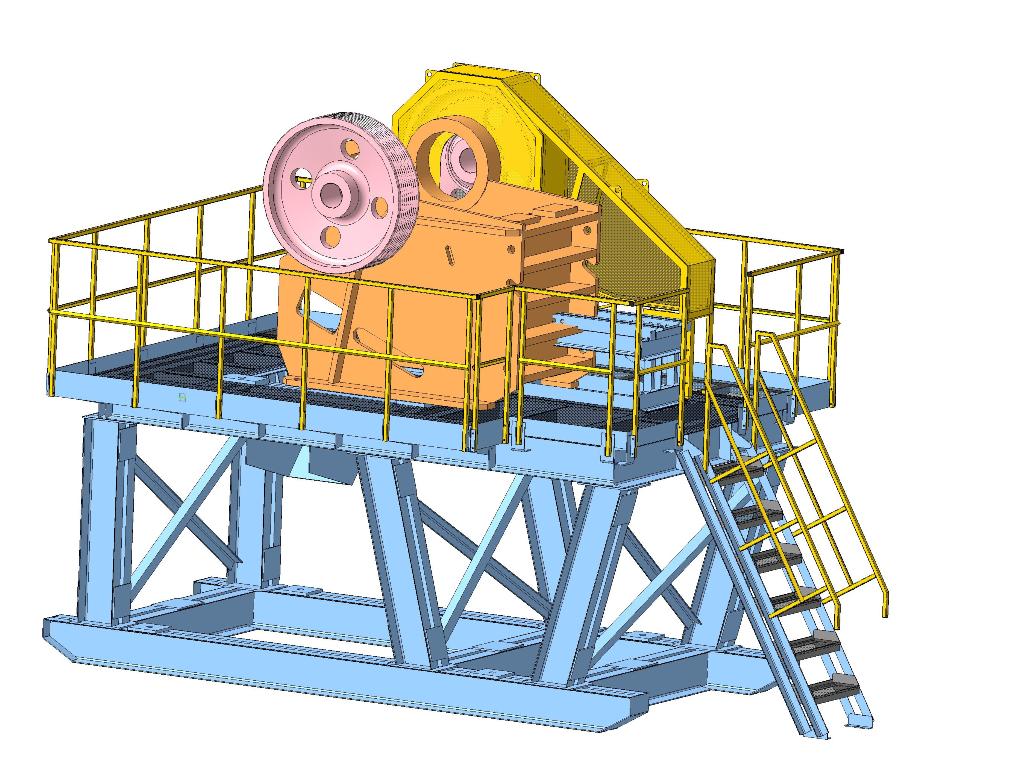

Агрегат дробления щековый АДЩ-300 (ЩДС 4х9). Размеры приемного отверстия 400х900мм. Производительность  до 53 м3/час. Ширина регулируемой разгрузочной щели  40-90 мм. Мощность электродвигателя  45 кВт. Габаритные размеры  5742х3360 х4055мм.  Масса 17,8т.Агрегат дробления щековый АДЩ 300 на металлоконструкции

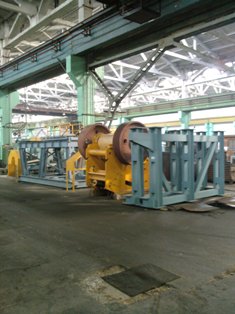

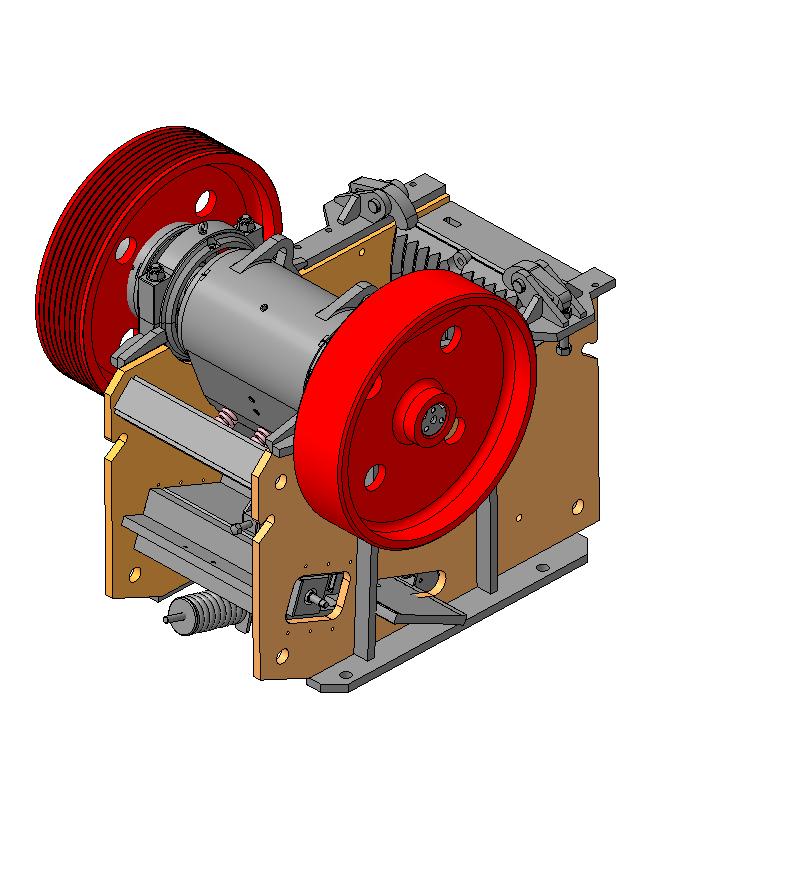

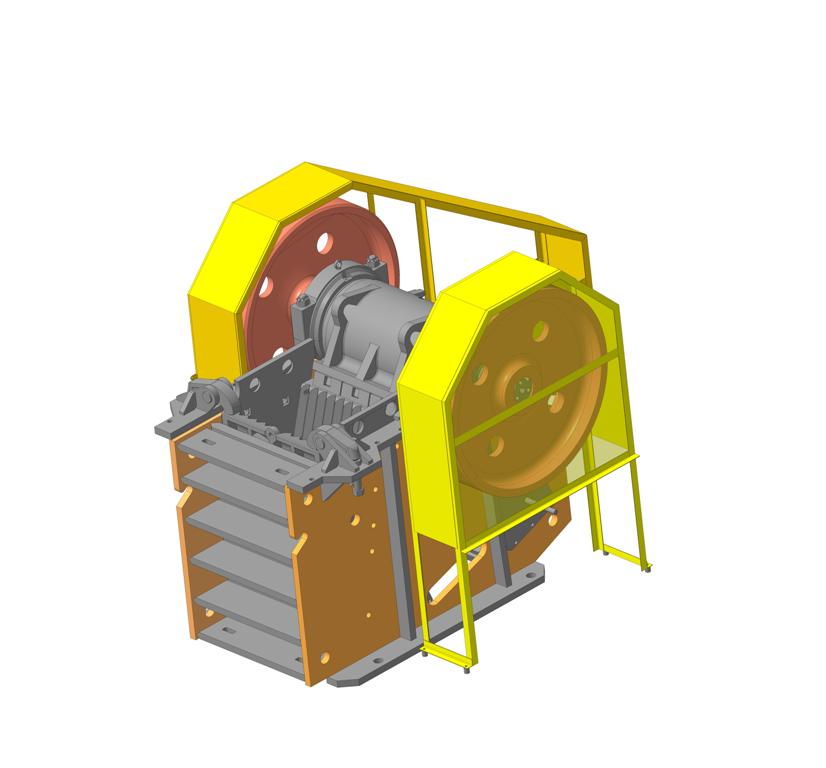

Дробилка щековая ДЩ 500 (ЩДС 6х9). Размеры приемного отверстия  600х900 мм. Диапазон регулирования выходной  щели 75-130мм. Производительность до 104 м3/час. Мощность электродвигателя  75 кВт. Габаритные размеры  3400х2270х2380мм. Масса 19,5т.

 Дробилка щековая ЩДС 4х9  Дробилка щековая ДЩ 500 (ЩДС 6х9)

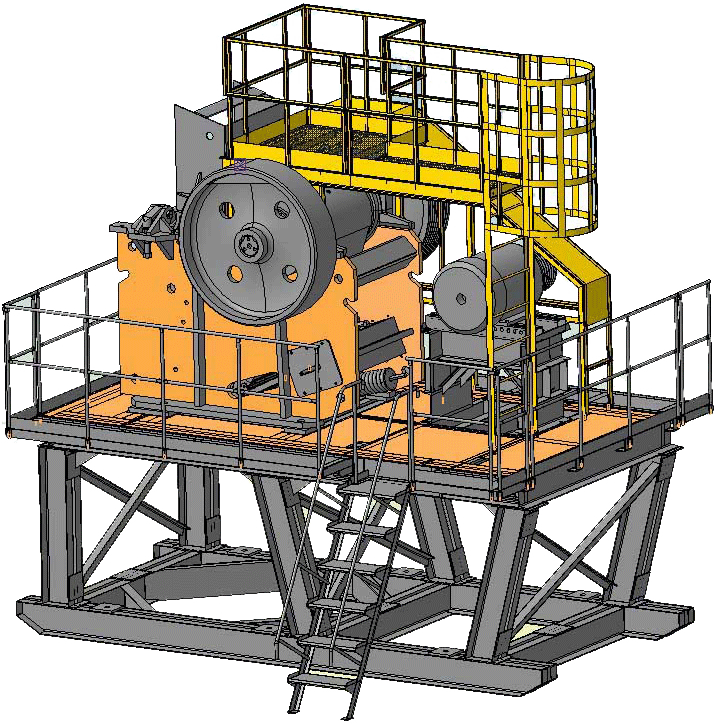

Агрегат дробления щековый АДЩ-500 (ЩДС 6х9).  Размеры приемного отверстия  600х900мм. Производительность агрегата дробления  до 104м3/час. Диапазон регулирования выходной щели 75-130мм. Мощность электродвигателя 75 кВт. Масса 26,1 т. Габаритные размеры 7360х3200х5770 мм.

 Агрегат дробления щековый АДЩ 500 (дробилка ЩДС 6х9 на раме-металлоконструкции)

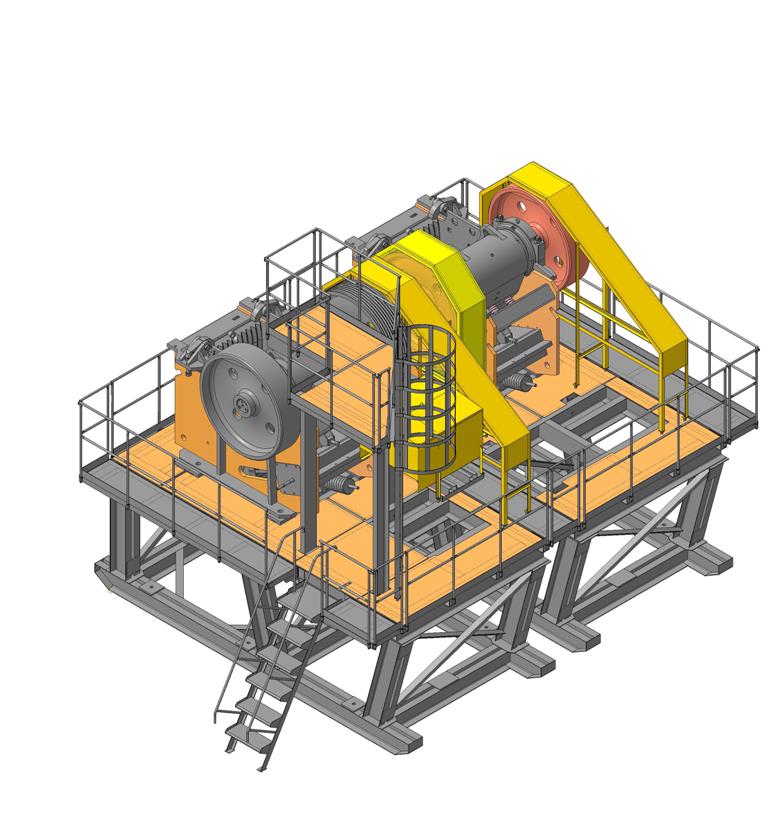

 Для увеличения производительности на единую раму могут быть скомплектованы две щековые дробилки.

Две дробилки ДЩ 500 (ЩДС 6х9) на единой металлоконструкции

Агрегаты дробления существенно облегчают и ускоряют монтаж дробильно-сортировочного комплекса (ДСК)
